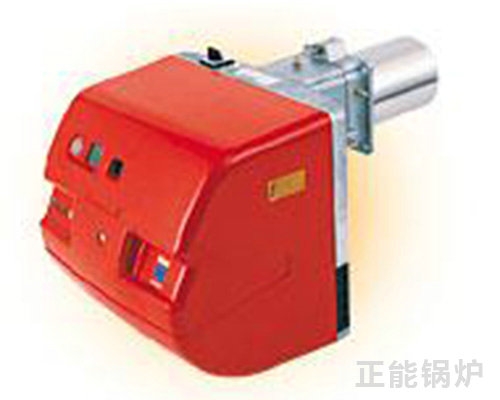

利雅路燃燒器
利雅路燃燒器
燃燒器作為一種自動化程度較高的機電一體化設備,從其實現的功能可分為五大系統:送風系統,點火系統,監測系統,燃料系統,電控系統.
油燃燒器 它由油噴嘴和調風器組成.油噴嘴安置在調風器軸心線上,將油霧化成細滴,以一定的擴散角(也稱霧化角)噴入燃燒室內,與調風器送入的空氣相混后著火燃燒.油噴嘴主要有壓力霧化和雙流體霧化兩種.壓力霧化油噴嘴由分流片,旋流片和霧化片組成.油壓一般為2～3兆帕.油在旋流片內產生高速旋轉運動,經中心孔噴出,在離心力的作用下破碎成細滴,經霧化后的油滴平均直徑在 100微米以下.雙流體霧化油噴嘴利用蒸汽或壓縮空氣作為霧化介質,使油加速而破碎霧化.用蒸汽作為霧化介質的Y型油噴嘴,因蒸汽通道和油通道成 Y形斜交而得名,它具有負荷調節范圍大,蒸汽消耗少的優點.
油燃燒器的調風器除與煤粉燃燒器相似的旋流式和直流式外,尚有一種部分旋流式,即在直流式調風器內布置一個穩焰器,使少量空氣(10～20％)流經穩焰器后產生旋轉運動,在調風器出口形成中心回流區,使油霧著火穩定,以達到低氧燃燒.
氣體燃燒器主要有天然氣燃燒器和高爐煤氣燃燒器兩類.大容量天然氣燃燒器大多采用多槍進氣平流式.天然氣槍放在調風器的空氣通道內.高爐煤氣燃燒器因高爐煤氣發熱量較低,著火困難,常在熾熱的通道內燃燒,而后噴入燃燒室.
油燃燒器 它由油噴嘴和調風器組成.油噴嘴安置在調風器軸心線上,將油霧化成細滴,以一定的擴散角(也稱霧化角)噴入燃燒室內,與調風器送入的空氣相混后著火燃燒.油噴嘴主要有壓力霧化和雙流體霧化兩種.壓力霧化油噴嘴由分流片,旋流片和霧化片組成.油壓一般為2～3兆帕.油在旋流片內產生高速旋轉運動,經中心孔噴出,在離心力的作用下破碎成細滴,經霧化后的油滴平均直徑在 100微米以下.雙流體霧化油噴嘴利用蒸汽或壓縮空氣作為霧化介質,使油加速而破碎霧化.用蒸汽作為霧化介質的Y型油噴嘴,因蒸汽通道和油通道成 Y形斜交而得名,它具有負荷調節范圍大,蒸汽消耗少的優點.
油燃燒器的調風器除與煤粉燃燒器相似的旋流式和直流式外,尚有一種部分旋流式,即在直流式調風器內布置一個穩焰器,使少量空氣(10～20％)流經穩焰器后產生旋轉運動,在調風器出口形成中心回流區,使油霧著火穩定,以達到低氧燃燒.
氣體燃燒器主要有天然氣燃燒器和高爐煤氣燃燒器兩類.大容量天然氣燃燒器大多采用多槍進氣平流式.天然氣槍放在調風器的空氣通道內.高爐煤氣燃燒器因高爐煤氣發熱量較低,著火困難,常在熾熱的通道內燃燒,而后噴入燃燒室.
